آلة لف وربط الكابلات

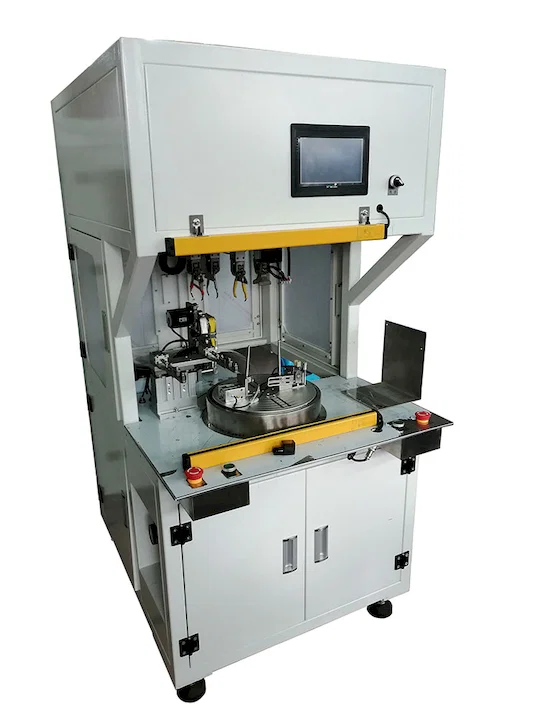

ماكينة لف وربط أسلاك أوتوماتيكية شكل 8 بربطة واحدة WPM-RT-81M
رقم الطراز WPM-RT-81Mالسعر عند الطلب2,472 views
المواصفات
- وزن الآلة
- about 230KG
- الأسطوانة
- Yadeke cylinder and solenoid valve,
- محرك اللف
- servo motor 1000W Turbot
- محرك إزاحة أخذ السلك
- servo motor 750W Turbot
آلات ربط الأسلاك والكابلات الأوتوماتيكية هي أجهزة مبتكرة أحدثت ثورة في طريقة تعاملنا مع الأسلاك والكابلات. تم تصميم هذه الآلات لتبسيط عملية تجميع الأسلاك ولفها وربطها. المعايير
الفنية:
مظهر كابل اللف المسافة بين كابلات اللف 80-160 مم
قطر السلك المناسب 3-6 مم. طول مناسب 1-10 م
طول الرأس 0-400 مم وطول الذيل 100-280 مم
نوى حديدية ملزمة بقطر ≤40 مم باستخدام روابط الكابلات
كفاءة الماكينة ≤1000 قطعة / ساعة قدرة تحمل روابط الكابلات ≤7.5 كجم
حجم الماكينة حوالي 1200 واط * 850 د * 1600 هيمم قوة الماكينة 2.5 كيلو واط وزن
الماكينة: حوالي 230 كجم
المكونات الرئيسية:
اسطوانة: اسطوانة Yadeke وصمام الملف اللولبي ،
محرك اللف: محرك سيرفو 1000 واط محرك الترس
أخذ خط الترجمة: محرك سيرفو 750 واط محرك نقل حزام
التعادل الترس: سباق الرعد
خطوة المحرك التواء حزام التعادل: خطوة المحرك سباق
الرعد خذ ترجمة الخط: شريط التمرير
المزدوج PLC: شاشة Fengwei: التحكم في
الصيانة الإطار: إطار الحديد مزود الطاقة: لحمة
مشرقة صريف: Pubang بدء يدوي: مرحل بدء
التشغيل المزدوج الميزات:
نوع حماية السلامة ، قم بلف الشكل الأوسط 8 وربط ربطة عنق ؛
يطبق خط USB / DC / AC ، والذي يسمح بالاحتفاظ بالرأس والذيل ، والاحتفاظ بالرأس والذيل.
يستخدم محرك اللف مؤازرة 1000 واط ، قوية وأكثر استقرارا.
يأخذ محرك ترجمة الخط 750 واط المؤازرة ، ويزيل فقدان الخطوة للمحرك المتدرج ، والترجمة أكثر استقرارا.
يوفر حزام التعادل سعة تحميل تبلغ 7.5 كجم ، مما يقلل من تكرار تغيير حزام التعادل ويحسن كفاءة العمل.
يضيف هيكل حزام ربط البصق زرا واحدا ، وتركيبا وتصحيح مناسبين ؛
تم تحسين هيكل المخلب السفلي للشريط المطاطي لجعل الشريط المطاطي أكثر مقاومة للتآكل وملائم للتركيب والتشغيل.
مخلب الأسلاك الملتوية ، مخلب سلك الإخراج ، والمخلب السفلي متصلة بالفولاذ المقاوم للصدأ ، وهو أكثر استقرارا وجمالا.
يمكن أن تصل كفاءة الإنتاج إلى 1500 بار / ساعة ، مما يوفر العمالة ؛
بسيطة وسهلة التشغيل والتصحيح والصيانة ؛
الحجم الصغير يوفر مساحة للإيجار ؛
تصميم أنسنة لتقليل شدة إجهاد الموظفين ؛
التحكم في وحدة التحكم القابلة للبرمجة (PLC) ، التحكم في واجهة الإنسان والآلة المزدوجة باللغتين الإنجليزية والصينية ؛
