Stroj na navíjení a vázání kabelů
Automatický stroj na řezání, navíjení a oplétání plastových vláken ACE0001
Č. modelu ACE0001Cena na vyžádání1,459 views
Parametry
- Číslo modelu
- ACE0001
- Průměr filamentu
- 1.0～5.0 mm
- Rychlost podávání
- ≤2.0 m/s
- Vnitřní poloměr navíjení
- 70～100 mm
- Délka navíjení
- 5～30 m
- Výrobní rychlost
- 2～5 Pcs/min (based on 15m length)
- Požadovaný operátor
- 1 person (can operate 2～4 units)
- Délka stroje
- 1350 mm
- Šířka stroje
- 650 mm
- Výška stroje
- 1700 mm
- Hmotnost stroje
- Approx 300 kg
- Napájení
- 1 Phase AC 220V 50Hz 2Kw
- Stlačený vzduch
- 0.4～0.6 Mpa 1 m³/hr
Automatický řezací navíjecí a šněrovací stroj ACE0001
CHARAKTERISTIKA STROJE
ACE0001-Automatický navíjecí a napěšovací stroj se používá hlavně k řezání pevné délky, větru a propletení plastového vlákna, jako je struna trávy a nylonový monofil. Stroj může automaticky řezat, navíjet, proplétat plastová vlákna a vypouštět produkty prostřednictvím nastavení parametrů a systému PLC, což je nízké manuální náklady a vysoká výrobní kapacita. K obsluze stroje je zapotřebí jedna osoba a výroba může být realizována dodávkou elektřiny a stlačeného vzduchu.
1. Rozhraní dotykové obrazovky člověk-stroj; centrální ovládání; pohodlné ovládání; nastavení parametrů; vizuálního zobrazení.
2. Podle parametru nastavení může stroj automaticky přizpůsobit operaci a spočítat výstup v systému PLC.
3. Fotoelektrický detekční systém může automaticky detekovat chybějící, rozlévající se a žádné drátové podmínky a alarm a zastavit výrobu.
4. Kompletní funkce alarmu a bezpečnostní ochrany; dvojitá ochrana elektřiny a strojů, která je bezpečná a spolehlivá.
KONFIGURACE STROJE
1. Napájecí modul.
2. Řezací modul.
3. Navíjecí modul.
4. Rozšiřovací modul.
5. Transponační modul.
6. Rámový modul.
7. Programový a elektrický řídicí systém.
PRINCIP CHODU
STROJE 1. Podávací modul přivádí drát přes přesná kola, která jsou poháněna krokovým motorem.
2. Řezací modul řeže drát přes řezačku slitiny, která je vedena lineárním vedením a poháněna válcem.
3. Navíjecí modul poháněný krokovým motorem a pohybem podávání, navíjení a pojezdu.
4. Ovíjecí modul poháněný krokovým motorem a zaplétá výrobek do dvojité stanice.
Poskytnutý technický výkres
1. Návod k obsluze.
2. Výkres sestavy stroje.
3. Pneumatické a ovládací tažení.
4. Elektrotechnický a ovládací výkres.
5. Seznam náhradních dílů a opotřebitelných dílů.
Základní parametr stroje Průměr
vlákna: 1,0 ~ 5,0 mm
Rychlost podávání: ≤2,0 m / s
Radiální navíjení: 70 ~ 100 mm
Délka navíjení: 5 ~ 30 m
Rychlost výroby: 2 ~ 5 ks / min (na základě 15 m délky)
Vyžaduje operátor: 1 osoba (může obsluhovat 2 ~ 4 jednotky)
Délka stroje: 1350 mm
Šířka stroje: 650 mm
Výška stroje: 1700 mm
Hmotnost stroje: Přibližně 300 kg
Napájení: 1 fáze AC 220V 50Hz 2Kw
Stlačený vzduch: 0,4 ~ 0,6 MPa1 m3 / hod

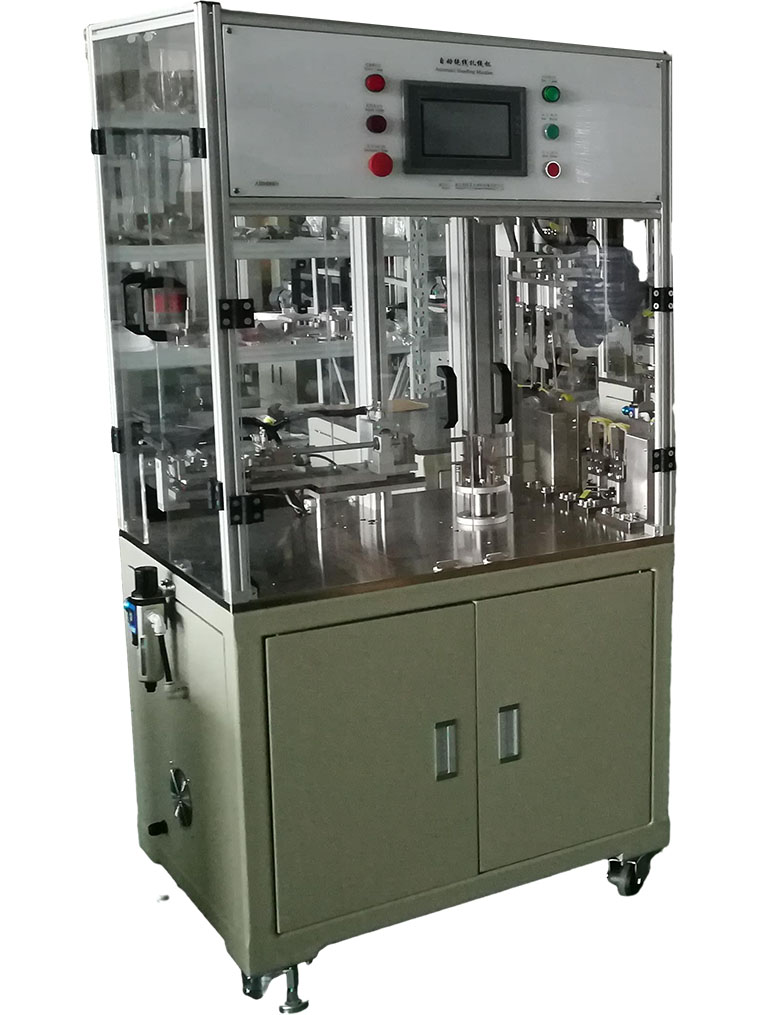

Auto Cutting Coiling Enlacing Machine ACE0001 — Demo Video
