Tragbares Crimp-Querschnittsanalysegerät für Kabelbaum WPM-SES

Garantieren Sie eine überragende Crimpqualität mit dem ergonomischen und schnellen Crimpquerschnittsanalysesystem

Einleitung:

In In der heutigen Fertigungslandschaft ist die Zuverlässigkeit von Kabelbaumcrimpen Verbindungen ist von größter Bedeutung für die Leistungsfähigkeit und Sicherheit unzähliger Produkte. Mit der Einführung des Advanced Crimp Cross-Section Analysis System Eine umfassende und benutzerfreundliche Lösung, die entwickelt wurde, um Hersteller mit schneller und präziser Qualitätskontrolle. Dieses System ist Entwickelt für eine effiziente Probenvorbereitung, hochauflösende Bildgebung, und genaue Analyse, die wichtige Einblicke in die Crimpqualität liefert und die langfristige Integrität Ihrer Kabelbäume sicherstellen. Von Automobil- und Luft- und Raumfahrt bis hin zur Elektronik und darüber hinaus ist dieses System Ihr Unverzichtbares Werkzeug zur Aufrechterhaltung der höchsten Standards beim Crimpen Exzellenz bei der Terminierung.

Hauptmerkmale und Vorteile: Geschwindigkeit, Präzision und benutzerorientiertes Design

Das Das Crimp-Querschnittsanalysesystem ist ein sorgfältig entwickeltes Lösung, die fortschrittliche Technologie mit praktischem Design verbindet, Bietet eine Reihe von Funktionen, mit denen Sie Ihre Qualitätskontrolle optimieren können Verarbeiten und liefern Sie beispiellose Genauigkeit:

• Integriertes Schneiden und Schleifen für eine schnelle Probenvorbereitung: Das Herzstück des Systems ist ein integriertes Schneid- und Schleifmodul. Dieses fortschrittliche Gerät führt beide entscheidenden Schritte der Probenvorbereitung in einem Einziger, nahtloser Vorgang, der den Arbeitsablauf erheblich beschleunigt und Sicherstellung gleichbleibender, qualitativ hochwertiger Querschnitte. Diese integrierte minimiert die manuelle Handhabung und potenzielle Fehler, was zu mehr Zuverlässige Analyse.

• Hochgeschwindigkeitsanalyse: Ergebnisse in weniger als 5 Minuten: Zeit ist in der Fertigung von entscheidender Bedeutung. Dieses System ist für einen schnellen Durchsatz ausgelegt und in der Lage, die gesamte Verarbeitung und Analyse eines einzelnen Klemmenquerschnitts innerhalb von 5 Minuten abzuschließen. Diese außergewöhnliche Geschwindigkeit verbessert die Effizienz Ihrer Qualitätsprüfungsprozess, der ein schnelleres Feedback und eine schnellere Ausgabe ermöglicht und erhöhte Produktionskapazität.

• Ergonomisches und modulares Design für Benutzerkomfort: Bedienerkomfort und Benutzerfreundlichkeit sind wichtige Aspekte bei der Entwicklung dieses Systems. Das ergonomische Design minimiert die Ermüdung des Benutzers, während die modulare Kombination einen einfachen Zugang und eine einfache Wartung der Komponenten ermöglicht. Diese nutzerzentrierte sorgt für einen reibungsloseren, effizienteren Arbeitsablauf und reduziert Zeit für die Bedienerschulung.

• In Japan importiertes High-Definition-Bilderfassungssystem für unübertroffene Klarheit: Erleben Sie außergewöhnliche Bildqualität mit dem in Japan importierten High-Definition-Bilderfassungssystem. Dieses System erfasst gestochen scharfe, detaillierte Schnittbilder und ermöglicht so Genaue Messung und Analyse selbst der kompliziertesten Crimpungen Strukturen. Die überragende Bildschärfe ermöglicht eine präzise Auswertung von kritische Crimpparameter, die eine zuverlässige Qualitätsbewertung gewährleisten.

• Hochleistungsmikroskop mit 3D-Bildgebungsfunktionen: Das System enthält ein Hochleistungsmikroskop, das nicht nur ultrahochauflösende Bildgebung liefert, sondern auch aufrechte dreidimensionale räumliche Bilder erzeugt. Diese fortschrittliche Funktion bietet ein starkes stereoskopisches Gespür und eine klare Bildgebung mit einem weiten Sichtfeld. Diese 3D-Perspektive verbessert die visuelle Analyse von Crimpstrukturen, Dies ermöglicht ein umfassenderes Verständnis der Crimpqualität.

• Präzise Messung und Flächenberechnung mit spezieller Software: Ausgestattet mit spezieller Softwareermöglicht dieses System eine einfache und korrekte Messung von Länge und Fläche. Die intuitive Softwareschnittstelle ermöglicht eine genaue quantitative Analyse der Crimpparameter, um objektive Daten für die Qualität zu liefern Bewertung und Prozessoptimierung. Diese präzise Messung gewährleistet eine konsistente und zuverlässige Qualitätskontrolle.

• Robustes Steuerungssystem mit japanischer Mitsubishi-SPS: Das Herzstück der Automatisierung und Steuerung des Systems ist eine zuverlässige japanische Mitsubishi-SPS-Steuerung (SBL). Diese branchenführende Steuerung gewährleistet einen stabilen und präzisen Betrieb aller Systemmodule und trägt so zur Gesamtgenauigkeit und Zuverlässigkeit des Analyseprozesses.

• Großer Modulschnittbereich und einstellbare Geschwindigkeiten für Vielseitigkeit: Das System bietet einen Modulschnittbereich von 0,13 bis 6,00 mm2 und eignet sich für eine Vielzahl von Drahtgrößen, die üblicherweise bei der Kabelbaumherstellung verwendet werden. Darüber hinaus ermöglichen einstellbare Drehzahlen und Schleifgeschwindigkeiten (2800 U/min),die von importierten deutschen Motoren angetrieben werden, eine optimierte Probenvorbereitung für verschiedene Materialien und Anschlusstypen. Die Schnittgeschwindigkeit von 2 mm/sec sorgt für eine effiziente Probenverarbeitung.

• In Deutschland importierte Präzisions-Trennscheibe für saubere und langlebige Schnitte: Das Schneidmodul verwendet eine hochwertige Trennscheibe (Innendurchmesser 21,7 mm, AD 105 mm, Dicke 0,5 mm), die aus Deutschland importiert wurde. Diese empfindliche und langlebige Klinge sorgt für saubere, präzise Schnitte, minimiert Verformungen und Beibehaltung der Integrität des Anschlussquerschnitts für eine genaue Analyse.

• Präzises Tuning der Z-Achse und X-Achsen-Verschiebung für optimierte Probenpositionierung: Mit dem leichten Abstimmbereich der Z-Achse von 0,00 bis 5,00 mm und der X-Achsen-Verschiebung, die von einem japanischen Panasonic-Servomotor angetrieben wird, können Sie die Probenpositionierung fein abstimmen. Diese präzisen Einstellungen gewährleisten eine optimale Probenausrichtung für beide Schneiden/Schleifen und Imaging, was zu einer konsistenten und genauen Befund.

• Eclipse Partial Electrolysis für verbesserte Oberflächenklarheit: Für anspruchsvolle Proben verfügt das System über eine Eclipse-Partialelektrolyse, die Bereiche bis zu 6 mm2 mit einstellbaren Elektrolysezeiten von 5 bis 30 Sekundenverarbeiten kann. Diese Funktion verbessert die Oberflächenklarheit des Querschnitts und verbessert die Bildqualität und die analytische Genauigkeit.

• Vielseitiger Vergrößerungs- und Beobachtungsbereich: Das optische System bietet eine breite Palette von Vergrößerungsoptionen (0,75x bis 5,0x mit 0,5-fach Stuck Position Shift-Technologie sowohl für Amplify als auch für Tooth Pitch),was eine detaillierte Beobachtung von Crimpmerkmalen in verschiedenen Maßstäben ermöglicht. Der Betrachtungsbereich erstreckt sich über 1,2 bis 8,2 mm (Richtung der X-Achse)und bietet einen umfassenden Überblick über den Crimpquerschnitt.

• Adjustable Ultra-Bright LED Illumination and XYZ Mobile Platform: Achieve optimal viewing conditions with an ultra-bright white LED light source with infinitely controllable intensity. The integrated XYZ-axis mobile platform with fine-tuning (range +/- 6 mm) allows for precise positioning and examination of different areas within the cross-section in three dimensions.

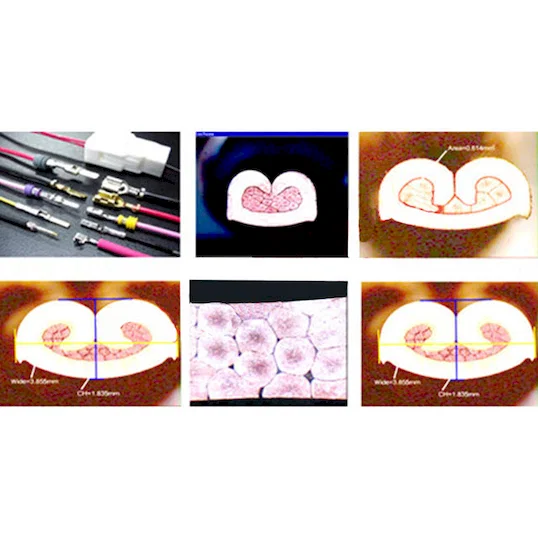

• Umfassende Analysesoftware und Datenaufzeichnung: Das System wird mit der Section-ms-Software gebündelt und verwendet ein japanisches industrielles HD-Videosystem mit einer 3-Megapixel-Kamera und USB 2.0-Konnektivität für die Bilderfassung und -analyse. Diese integrierte Software-Suite bietet eine Reihe von Messwerkzeugen, einschließlich erweiterter Messwerkzeuge für Kompressionsverhältnisse,die für den Einsatz in anspruchsvollen Branchen wie Automobil, Haushaltsgeräte und IT zertifiziert sind.

Technische Daten:

Merkmal	Spezifikation
Regelsystem	Japanische Mitsubishi SPS-Steuerung - SBL
Modul Schnittbereich	0,13 ~ 6,00 mm2
Drehzahl drehen (Schneiden & Schleifen)	2800 U/min (importierter Motor aus Deutschland)
Schnittgeschwindigkeit	2 mm / Sek
Schneidrad	Innendurchmesser: 21,7 mm, AD: 105 mm, Dicke: 0,5 mm (Deutschland Import)
Modul Schleifgeschwindigkeit	2800 U/min (importierter Motor aus Deutschland)
Z-Achsen-Tuning-Bereich	0,00 ~ 5,00 mm
Schleifpapier AD	ca. 100 mm
Verschiebung der X-Achse	Japanischer Panasonic Servomotor
Bereich der Eclipse-Elektrolyse	Bis zu 6 mm2
Elektrolyse-Zeit	5 ~ 30 Sek.
Aufnahme von Bildern	Hochwertiges, verzerrungsarmes optisches Instrument mit 10x Okular
Mehrere verstärken	0,75x, 1x, 1,5x, 2,0x, 2,5x, 3,0x, 3,5x, 4,0x, 4,5x, 5,0x (0,5 Stuck Position Shift-Technologie)
Zahnteilung Mehrfach	0,75x, 1x, 1,5x, 2,0x, 2,5x, 3,0x, 3,5x, 4,0x, 4,5x, 5,0x (0,5 Stuck Position Shift-Technologie)
