Machine d enroulement et de liage de câbles

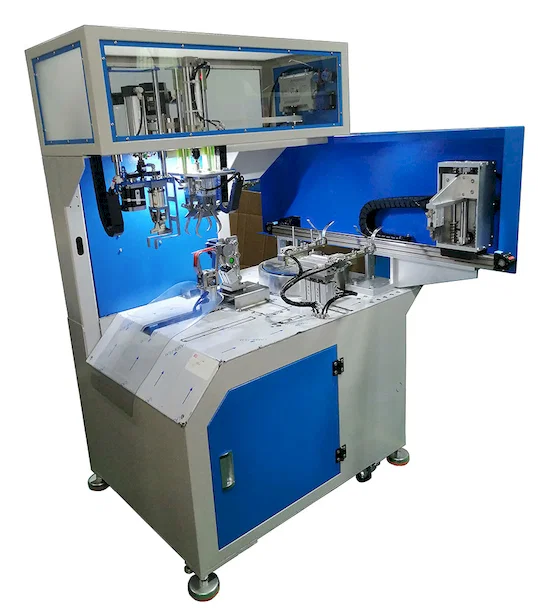

Machine automatique de coupe, dénudage, bobinage et liage de câbles coaxiaux WPM-URT-81M
N° de modèle WPM-URT-81MPrix sur demande1,072 views
Spécifications
- Numéro de modèle
- WPM-URT-81M
- Diamètre de fil applicable
- ≤10mm
- Longueur de coupe
- 1-5m
- Précision de coupe
- ±2mm/m
- Efficacité de production
- ≤1300/H
- Diamètre de liage
- ≤40mm
- Alimentation
- 220V/50Hz
- Puissance de la Machine
- 3.5KW/H
- Taille de la machine
- 1200L*1500W*1600H mm
- Poids de la machine
- 300KG
- Pression d'Air Applicable
- 0.5-0.6mpa
- Espacement d'Enroulement
- 80-200mm
La version en ligne de La machine de découpe et de dénudage de câbles coaxiaux est connectée à la machine d’enroulement et de reliure WPM-URT-81M
Paramètres techniques :
Diamètre de fil applicable ≤10 mm
Longueur de coupe 1-5 m
Précision de la longueur de la ligne de coupe : ±2 mm/m
Enroulement de l’apparence du collier
de serrage simple à 8 chiffres L’espacement de l’enroulement est de 80-200 mm
Diamètre de reliure ≤40 mm
La longueur de rétention de la tête est inférieure ou égale à 130 mm
Longueur de la queue ≤200 mm
Efficacité de production : ≤1300/H (1-5m)
Ruban de reliure applicable : Noyau de fer enduit ≤ 7,5 kg/rouleau
Pression d’air applicable : 0,5-0,6 mpa
Alimentation : norme NATIONALE 220V/50Hz
Puissance de la machine : 3,5 KW/H
Taille de la machine : environ 1200L * 1500W * 1600Hmm
Poids de la machine : environ 300KG
Composants
principaux :
Cylindre : cylindre Yadeke et électrovanne,
Moteur : Servomoteur d’enroulement 1500W Turbot
Moteur : servomoteur de translation de ligne 750W Turbot
Moteur : Courroie d’alimentation 57 moteur en boucle fermée lightning race
Moteur : Courroie torsadée 57 moteur pas à pas thunder race
Moteur : moteur à bande de stockage 6W vitesse
fixe Prise de traduction de ligne : double curseur
Module linéaire : boucle fermée + guide
linéaire PLC : vigueur
Ecran : contrôle des dimensions 7 pouces
Alimentation : trame
transparente Cadre : cadre en fer, bleu et blanc, peint
Pince à fil/griffe torsadée/griffe inférieure Matériau : acier
inoxydable Manque de matériau Alarme 1 : un grand volume de matériau entrant est épuisé, la lampe tricolore
bourdonne Alarme de manque de matériau 2 : ruban épuisé, la lampe tricolore
bourdonne Système d’entraînement : système d’asservissement de haute fiabilité, système de contrôle pour le contrôleur industriel stable à grande vitesse et logiciel système, version bilingue chinois et anglais.

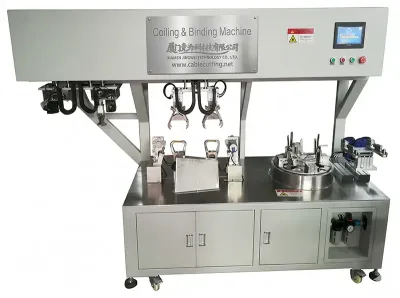

Coax Cable Cut Strip Coil Bind Machine WPM-URT-81M — Demo Video
