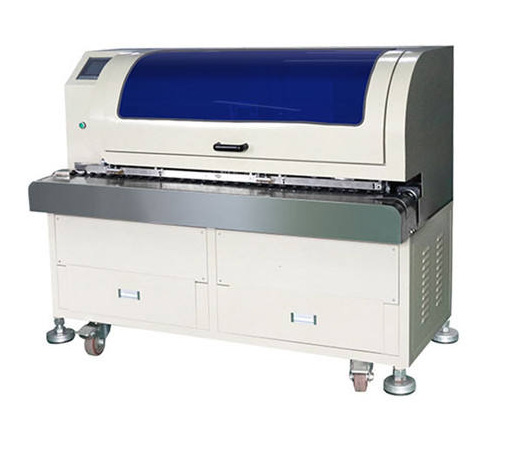

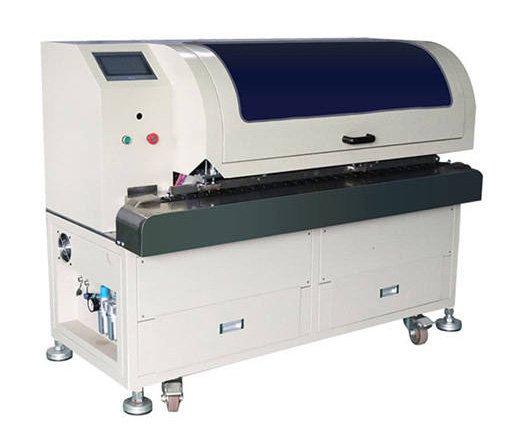

自動ケーブル被覆剥き・編組シールドブラシ撚り機 CS-BST007
型番 CS-BST007価格はお問い合わせください2,479 views
仕様
- 寸法（L×W×H）
- 2350×880×1500mm
- 適用線径
- Φ2~8mm (can be customized)
- 外被皮むき長さ
- 10~60mm (can be customized)
- 処理能力（加工効率）
- 1200~1500pcs/hour
- 定格出力
- 600W
- 電源
- AC220V 50HZ
- 使用空気圧
- 0.5~0.7MPa
- 制御モード
- Touch screen + PLC control
ケーブル被覆剥き・編組シールドブラシ撚り機 CS-BST007
1. 技術仕様
パラメータ区分 | 詳細パラメータ | 備考 |
基本情報 | モデル | CS-BST007 |
正味重量 | 明確に指定されていません | |
外形寸法 (長さ×幅×高さ) | 2350×880×1500mm | |
ワイヤー加工パラメータ | ワイヤー外径 | Φ2~8mm (カスタマイズ可能) |
被覆剥き長さ | 10~60mm (カスタマイズ可能) | |
処理能力 | 1200~1500本/時間 | |
電源・空気圧パラメータ | 定格電力 | 600W |
電源 | AC220V 50HZ | |
空気圧 | 0.5~0.7MPa (清浄、乾燥、安定した圧縮空気が必要) | |
制御・操作パラメータ | 制御方式 | タッチスクリーンとPLC制御方式；加工 parameters (such as cylinder delay, speed, motor position, etc.) は画面で設定可能 |
動作モード | 単一サイクルと連続サイクルの2つの動作モード (機械の運転とデバッグに応じて切り替え可能) | |
安全・構造パラメータ | 安全保護 | 開閉可能な安全カバーと空気圧サポートロッドによる開閉方式を装備 (安全で美観) |
構造設計 | 人間工学に基づく構造力学設計により疲労強度を低減 | |
統合機能 | 統合機能 | ワイヤー被覆剥き、編組シールドブラシ撚り、編組シールド先端トリミング、アルミ箔マイラ切断除去、完成品自動回収 |
2. 製品説明
本機は、USBデータケーブル、1185 DCケーブル、車載接続ケーブル、マイクケーブルなど、編組シールド付きケーブルの処理に特化して設計されています。複数の機能を統合し、被覆剥き、シールドブラシ撚り、編組シールド先端切断、アルミ箔マイラ除去などの工程を自動的に完了します。加工するワイヤーをコンベヤーチェーンに載せるだけで、機械がすべての工程を自動的に完了します。
3. 重要事項
1. 製品の更新: 表示されている画像や動画は、継続的な設計改良と更新により、現行製品と異なる場合があります。実際の納品品が優先されます。
2. オプションアクセサリ: 製品写真/動画に表示されている一部のアクセサリや部品はオプション構成であり、標準パッケージには含まれません。必要な場合は別途ご注文ください。
3. 技術パラメータ: 仕様は参考情報です。設備の適合性は、単なるパラメータ比較ではなく、実際の作業条件に依存します。具体的な用途への互換性については、ご相談ください。
Automatic Cable Stripping & Shield Twisting Machine CS-BST007
