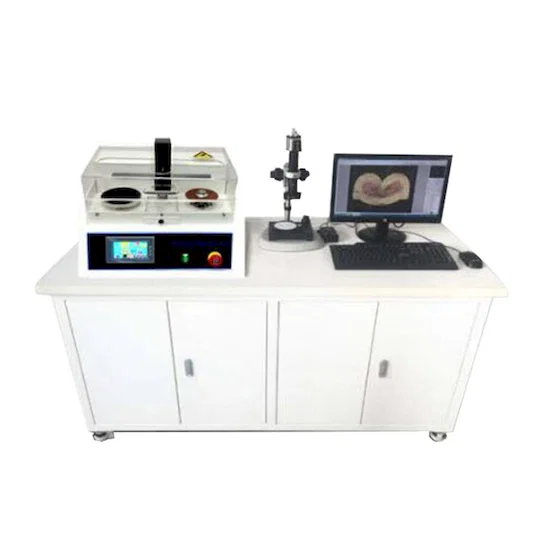

Analisador Automático de Seção Transversal de Terminais WPM-SE4

Obtenha precisão incomparável no controle de qualidade do chicote de fios com o analisador de seção transversal de terminal totalmente automático WPM-SE4

Introdução:

Em cenário exigente da fabricação de chicotes de fios, garantindo o A integridade e a confiabilidade das crimpagens terminais são primordiais. Apresentando o analisador de seção transversal terminal totalmente automático WPM-SE4, um instrumento de precisão de última geração projetado especificamente para Revolucione seu processo de inspeção de qualidade de chicotes elétricos. Este sistema abrangente não é apenas uma máquina; é uma solução completa, meticulosamente projetado para fornecer rápido, preciso e repetível Análise transversal de terminais de chicotes elétricos. Do automóvel ao aeroespacial, o WPM-SE4 capacita os fabricantes de todos os setores a garantir os mais altos padrões de qualidade de crimpagem, minimizando defeitos e maximizando o desempenho do produto.

Principais recursos e benefícios: precisão, velocidade e automação redefinidas

O O WPM-SE4 é o auge da excelência em engenharia, integrando tecnologias de ponta para fornecer desempenho e usuário incomparáveis experiência. Aqui está uma análise detalhada dos principais recursos que tornam Este analisador é um ativo indispensável para o seu controle de qualidade Operações:

• Sistema totalmente automático e integrado para fluxo de trabalho simplificado: O WPM-SE4 é um sistema totalmente automático, integrando perfeitamente todas as etapas do processo de análise de seção transversal. Do corte e retificação de precisão à amostragem óptica, limpeza por corrosão e aquisição de imagens, Tudo é automatizado em uma única unidade coesa. Essa automação reduz drasticamente a intervenção manual, minimiza o erro do operador e garante resultados consistentes e repetíveis.

• Tecnologia patenteada de corte e retificação em uma etapa: Aproveitando a mais recente tecnologia patenteada, o WPM-SE4 realiza corte e retificação em uma única operação sincronizada. Esta abordagem inovadora garante uma planicidade terminal perfeita - um fator crítico para uma análise transversal precisa. Este elimina inconsistências introduzidas por corte e retificação separados processos, proporcionando uma preparação de amostra superior e mais confiável dados.

• Velocidade sem precedentes: análise completa em apenas 3 minutos: O tempo é crítico na fabricação. O WPM-SE4 foi projetado para velocidade, capaz de concluir todo o processamento e análise de um único terminal em notáveis 3 minutos. Esse rendimento excepcional acelera drasticamente sua qualidade processo de inspeção, permitindo feedback mais rápido, problema mais rápido identificação e aumento da eficiência da produção.

• Operação simples, conveniente e rápida para uma experiência de usuário aprimorada: Apesar de sua tecnologia sofisticada, o WPM-SE4 foi projetado para operação simples, conveniente e rápida. A interface intuitiva e os processos automatizados minimizam o treinamento requisitos e maximizar a eficiência do operador. Concentre-se em resultados, não em procedimentos complexos.

• Sistema de aquisição de imagens de alta definição importado do Japão para clareza intransigente: No coração do WPM-SE4 está um sistema de aquisição de imagens de alta definição importado do Japão. Este sistema avançado captura imagens transversais incrivelmente detalhadas, garantindo medição e análise precisas. A qualidade de imagem superior permite uma avaliação precisa da crimpagem características, levando a decisões de qualidade mais informadas. O sistema possui um sistema de vídeo HD industrial japonês de 5 milhões de pixels, proporcionando clareza visual excepcional.

• Sistema óptico de zoom sem segmento importado do Japão para observação detalhada: O analisador incorpora um sistema óptico de zoom sem segmento importado do Japão. Este sistema óptico de alta qualidade fornece uma faixa total de ampliação de vídeo de 30 ~ 312X, permitindo perspectivas gerais e exames altamente detalhados de estruturas de crimpagem. Esta gama de ampliação versátil garante que você pode analisar todos os aspectos da seção transversal do terminal com excepcional clareza.

• Componentes de precisão para confiabilidade e precisão inabaláveis: O WPM-SE4 é construído com componentes premium para desempenho duradouro e precisão excepcional:

  • Motor alemão: Garante uma operação potente e confiável dos mecanismos de corte e retificação.

  • Servomotores Panasonic Japoneses (Eixo X & Y): Fornecem movimento preciso e controlado para os eixos X e Y durante o processo de corte e retificação, garantindo precisão e Repetibilidade.

  • Controlador japonês Mitsubishi PLC: Atua como o cérebro inteligente do sistema, garantindo uma operação suave e coordenada de todos os processos automatizados.

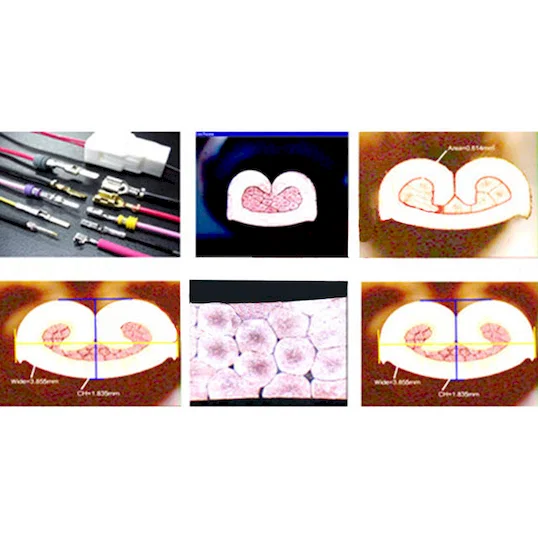

• Software abrangente de análise de seção de terminal (importado do Japão): O WPM-SE4 está equipado com software profissional de análise de seção de terminal importado do Japão. Este software foi projetado especificamente para analisar crimpagem seções transversais, fornecendo uma gama de ferramentas de medição e análise para quantificar a qualidade da crimpagem. Para segurança de dados e integridade de software, o o software é equipado com um bloqueio de criptografia e fornecido em CD.

• Ampla faixa de fios aplicáveis para testes versáteis: O WPM-SE4 foi projetado para lidar com um amplo espectro de tamanhos de fios, com uma faixa de fios aplicável de 0,01 ~ 50 mm <sup>2< / sup>. Essa versatilidade garante que o analisador possa acomodar uma ampla variedade de aplicações de chicotes de fios, desde fios de sinal delicados até maior potência Cabos.

• Lâmina Durável e Delicada Importada da Alemanha: O processo de corte utiliza uma lâmina Dia.110X0.5mm importada da Alemanha. Esta lâmina é conhecida por sua natureza delicada e durável, garantindo cortes limpos e precisos, mantendo a nitidez e confiabilidade a longo prazo.

• Limpeza precisa contra corrosão para clareza ideal da imagem: O sistema incorpora um processo de limpeza com líquido de corrosão terminal, concluído em apenas 5 segundos. Esta etapa de limpeza rápida remove detritos e contaminantes do seção transversal, garantindo clareza de imagem ideal para uma análise precisa.

• Iluminação LED ajustável para iluminação consistente: Um dispositivo de iluminação LED ajustável todo em branco fornece iluminação consistente e controlada do terminal seção transversal. Esta iluminação ajustável garante uma ótima visibilidade e qualidade de imagem, independentemente do material do terminal ou da iluminação ambiente Condições.

• Dimensões compactas para fácil integração em espaços de trabalho: Com dimensões de W500XD350XH350, o WPM-SE4 possui uma pegada compacta, facilitando a integração em laboratórios existentes ou espaços de trabalho de chão de fábrica.

Especificações técnicas:

Aplicativos:

O O analisador de seção transversal de terminal totalmente automático WPM-SE4 é essencial para controle de qualidade em uma ampla gama de indústrias, incluindo:

• Fabricação de chicotes de fios automotivos: Garantir a confiabilidade e segurança dos sistemas elétricos automotivos.

• Aeroespacial e Defesa: Atendendo a rigorosos padrões de qualidade para fiação crítica em aeronaves e sistemas de defesa.

• Eletrônicos de consumo: Garantir o desempenho a longo prazo de terminações de fios em dispositivos eletrônicos.

• Fabricação de Equipamentos Industriais: Verificando a robustez da fiação em máquinas e sistemas de controle.

•

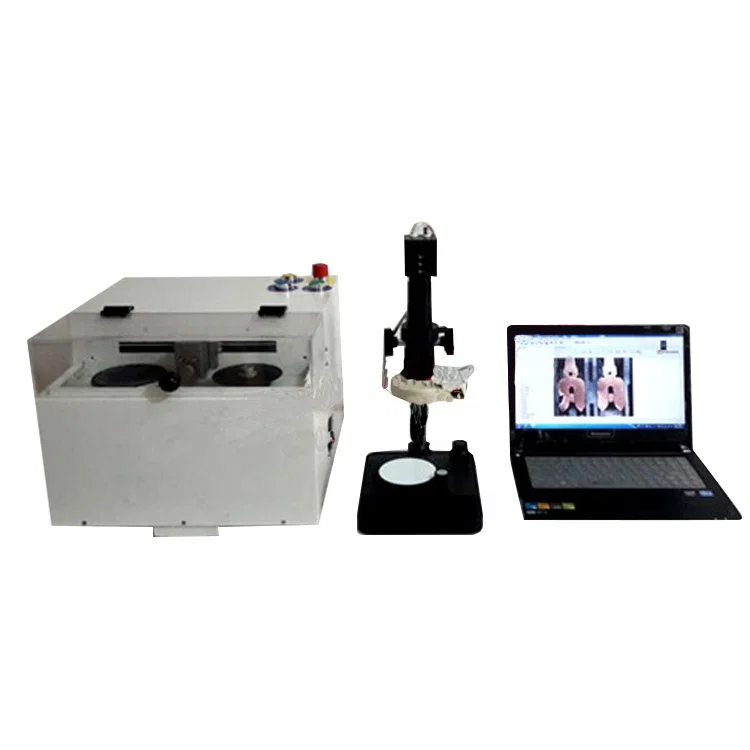

  Crimp Cross-Section Analysis System WPM-SE4 — Demo Video
